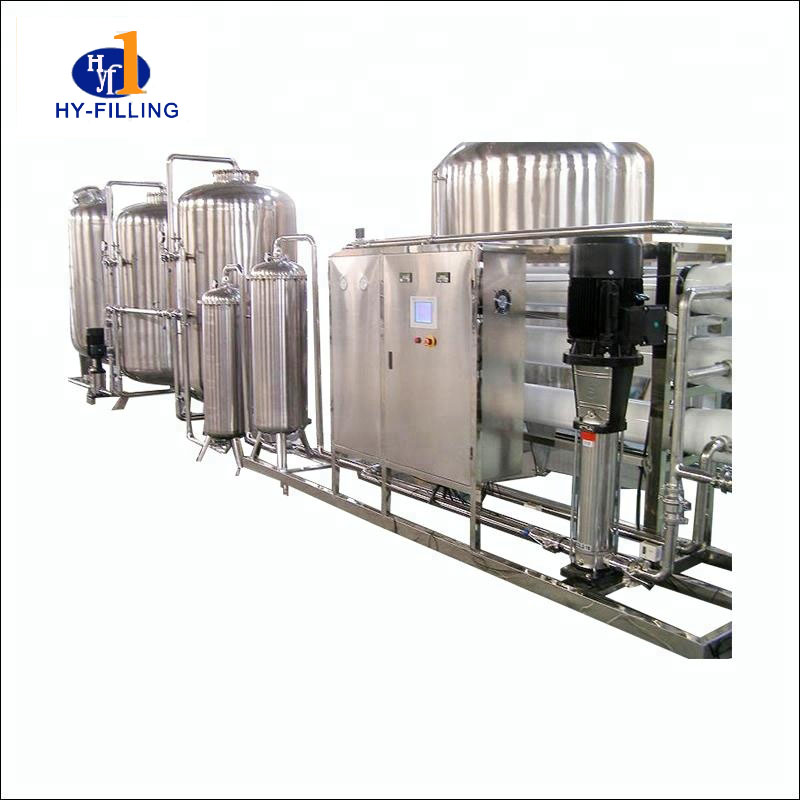

Système de traitement de l'eau (osmose inverse)
| Non. | Nom | Qté | Matériel | Remarque |
| Partie de prétraitement |
|
| 1 | Réservoir d'eau brute | 1 jeu |
|
|
| 2 | Pompe à eau brute avec vanne électromagnétique | 1 jeu | acier inoxydable 304 |
|
| 3 | Filtre à sable de quartz mécanique | 1 jeu | acier inoxydable 304 | Couche intérieure: résine époxy |
| 4 | Filtre à charbon actif | 1 jeu | acier inoxydable 304 |
|
| 5 | Filtre de précision | 1 jeu | acier inoxydable 304 | Noyau de filtre en PP 5um |
| 6 | Filtre de sécurité | 1 jeu | acier inoxydable 304 | Noyau de filtre en PP 1um |
| 7 | Doseur anticalcaire | 1 jeu | PE | Milton (États-Unis) |
| Système de traitement RO |
|
| 8 | Pompe à eau haute pression à un étage | 1 jeu | acier inoxydable 304 |
|
| 9 | Système RO à un étage`` Y≥70% |
|
| R = 97% |
| 10 | Système de contrôle PLC | 1 jeu |
| MITSUBISHI / SIEMENS |
| 11 | Groupe électrique et bouton basse tension | 1 jeu |
|
|
| 12 | Armoire d'instruments | 1 jeu | acier inoxydable 304 |
|
| 13 | Cadre des équipements | 1 jeu | acier inoxydable 304 |
|
| 14 | Système de protection du moteur | 1 jeu |
|
|
| 15 | Système de nettoyage automatique pour RO | 1 jeu |
| Importé |
| Système de post-traitement |
|
| 16 | Stérilisateur UV | 1 unité |
|
|
| 17 | Réservoir d'eau pure | 1 jeu | acier inoxydable 304 |
|
| 18 | Pompe à eau pure | 2 ensembles | acier inoxydable 304 |
|
| 19 | Filtre terminal en titane | 1 jeu | acier inoxydable 304 | 1um |
| 20 | Joints et tuyaux | 1 jeu | UPVC |
|
| 21 | Groupe de vannes | 1 jeu | UPVC |
|
| 22 | Indicateur de pression du système | 10 pièces |
| ≥0,06 MPa |
| 23 | Fluxmètre système | 10 pièces |
|
|
1) certificat CE SUS 304
2) Capacité: 2000-40000BPH.
3) Volume: 2T / H-60T / H
4) Application:
Eau potable pure, eau minérale
Eau pour la production d'aliments et de boissons
Eau pour chaudière, traitement des eaux usées industrielles
Eau à usage médical, eau de haute pureté pour l'industrie électronique
Il est utilisé pour la production d'eau pure, d'eau minérale, d'eau de boisson et d'eau de process. Il est principalement composé des équipements suivants: Système de prétraitement (filtre multi-média, filtre à charbon actif, échange d'ions,), système de séparation par membrane (Ultra filtration, filtre nanométrique, système de traitement d'eau RO, 1erage ou 2 étages), stérilisation système (stérilisateur UV, stérilisateur à l'ozone) et ainsi de suite.
Organigramme du traitement de l'eau
Doseur de floculant Doseur antitartre Réservoir d'eau brute- Pompe pressurisée- Filtre multimédia - Filtre à charbon actif- Filtre de précision-pH ajuste le filtre de sécurité-1ère pompe haute pression-1erage RO -Réservoir d'eau intermédiaire -2ND pompe haute pression- recyclage de l'eau Générateur d'ozone 2ND étage RO - Réservoir d'eau pure - Pompe pressurisée - Tour d'oxydation - Pompe terminale - Filtre Tirod - Remplissage.
Composition de l'équipement
Sans nom
1 réservoir d'eau brute
2 pompe à eau brute
3 Filtre mécanique
4 Filtre à charbon actif
5 adoucisseur
6 Filtre de précision
7 Système RO à 2 étages
8 Réservoir d'eau central
9 Pompe
10 Tour d'oxydation
11 Ozoniseur
12 Réservoir d'eau pure
13 Pompe
14 Filtre Ti-rod
